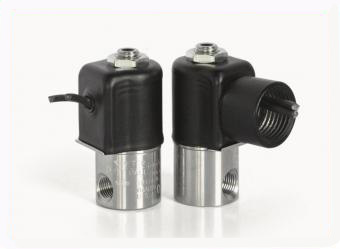

Series 50 LW Model LW52

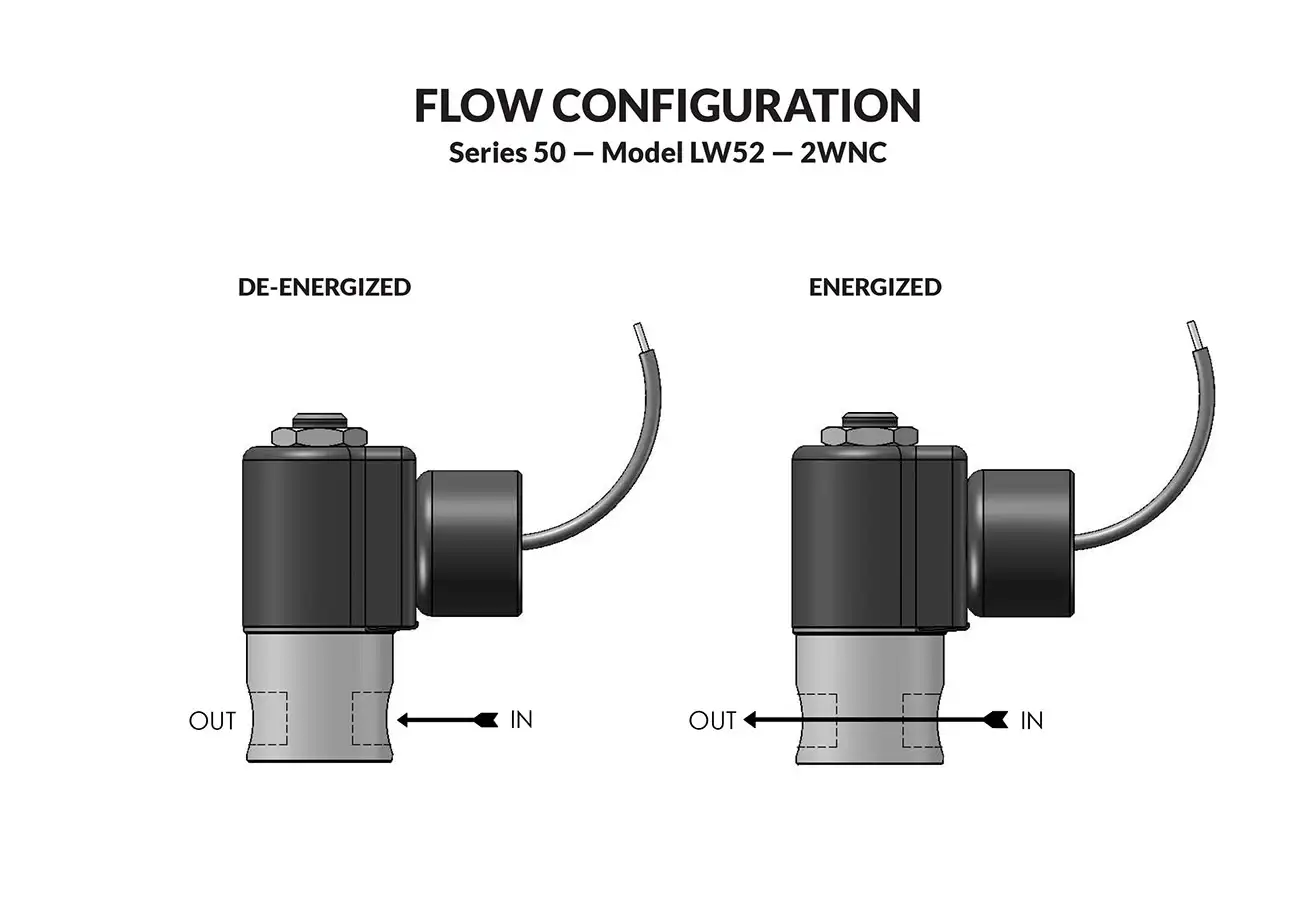

2-Way Normally Closed Valve


General purpose or safety valves for pneumatic and hydraulic applications. The versatility of these valves is increased to include the handling of hot air, hot water, refrigerants, and many other media by the use of different seals. Air and other fluids are compatible with standard Buna seals. Hot water, steam, gasoline, oils, some hydraulic fluids, and many media require special seal materials.

  • General purpose valve with reduced power consumption.
  • Increased versatility.
  • For pneumatic and hydraulic applications.
  • Increased capability to handle hot air, water, and refrigerants.
  • High quality engineering.
Valve specifications — Series 50 LW Model LW52
MAX. OPER. PRESS. DIFF.ORIFICE SIZECV FACTORVALVE NUMBER
GASLIQUID
ACDCACDCN.C.N.C.GROMMET 1/8" NPTCONDUIT 1/8" NPT
600*200600*2001/32.022LW52G8DGMLW52G8DCM
25080250803/64.055LW52H8DGMLW52H8DCM
15050150501/16.075LW52J8DGMLW52J8DCM
10025100255/64.134LW52V8DGMLW52V8DCM
852085203/32.156LW52K8DGMLW52K8DCM
50 50 1/8.230LW52N8DGMLW52N8DCM
15 15 5/32.292LW52O8DGMLW52O8DCM

Operating Conditions

Media
Air and other fluids compatible with standard Buna seals. Hot water, steam, gasoline, oils, some hydraulic fluids, and many media require special seal materials. (Series 50 pressure ratings may change due to the viscosity of the liquid.)*
Valve Temperature Range
Standard Valves – 0°F (-18°C) to 104°F (40°C) ambient; 0°F (-18°C) to 150°F (65°C) media. Optional Valves – can tolerate much higher or much lower ambient and media temperatures.*
Maximum Operating Pressure Differentials
See table above.
Burst Pressure
5,000 PSI
Leakage
Bubble tight for standard valves.
Vacuum
To 5 Microns*

Electrical Characteristics

Coil Voltage
12/DC, 24/DC, 48/DC, 125/DC, 120/60-110/50, 240/60, and 24/60.
Nominal Power
AC — 2.5 Watts DC — 2.5 Watts
Coil Construction
Non-molded Class A, Molded and potted Class F. (Class H optional)
Typical Response Time on Air
4 - 16 Milliseconds
Operating Speed
Up to 600 CPM
Duty Cycle
Continuous

Mechanical Characteristics

Body
Stainless Steel (Std.), Brass (Opt.) or Aluminum (Opt.)
Internal Components
Stainless Steel. Copper – AC Only.
Elastomers
Nitrile (Buna) (Std.). Many other elastomers available.*
Orifice Diameter
See table above.
Porting
1/8" NPT (Std.)
Housing
Grommet and 1/2" NPT conduit - many options available.*
Life Expectancy
Millions of cycles, depending on application, lubrication, etc.
Valve Weight
Grommet Valve: 0.38 lbs, Conduit Valve: 0.44 lbs
Repair Packs
See table above.
Options
Alternate Port Locations, Metering and Alternate Elastomers*

Series 50 LW Low Watt Valves Conduit Connection

Technical drawing — 2WNC CONDUIT CONNECTION
2WNC CONDUIT CONNECTION
Technical drawing — 10-32 PORTS2WNC CONDUIT CONNECTION
10-32 PORTS 2WNC CONDUIT CONNECTION
Technical drawing — BODY OPTION "E"2WNC CONDUIT CONNECTION
BODY OPTION "E" 2WNC CONDUIT CONNECTION
Technical drawing — BODY OPTION "O"2WNC CONDUIT CONNECTION
BODY OPTION "O" 2WNC CONDUIT CONNECTION
Technical drawing — BODY OPTION "R"2WNC CONDUIT CONNECTION
BODY OPTION "R" 2WNC CONDUIT CONNECTION
Technical drawing — METERED BODY2WNCCONDUIT CONNECTION
METERED BODY 2WNC CONDUIT CONNECTION


Series 50 LW Low Watt Valves Conduit/Bracket Connection

Technical drawing — 2WNCCONDUIT/BRACKET CONNECTION
2WNC CONDUIT/BRACKET CONNECTION
Technical drawing — 10-32 PORTS2WNCCONDUIT/BRACKET CONNECTION
10-32 PORTS 2WNC CONDUIT/BRACKET CONNECTION
Technical drawing — OPTION "E"2WNCCONDUIT/BRACKET CONNECTION
OPTION "E" 2WNC CONDUIT/BRACKET CONNECTION
Technical drawing — OPTION "O"2WNCCONDUIT/BRACKET CONNECTION
OPTION "O" 2WNC CONDUIT/BRACKET CONNECTION
Technical drawing — BODY OPTION "R"2WNCCONDUIT/BRACKET CONNECTION
BODY OPTION "R" 2WNC CONDUIT/BRACKET CONNECTION
Technical drawing — METERED BODY2WNCCONDUIT/BRACKET CONNECTION
METERED BODY 2WNC CONDUIT/BRACKET CONNECTION


Series 50 LW Low Watt Valves Grommet Leads

Technical drawing — 2WNC GROMMET WITH LEADS
2WNC GROMMET WITH LEADS
Technical drawing — 2WNC 10-32 PORTSGROMMET WITH LEADS
2WNC 10-32 PORTS GROMMET WITH LEADS
Technical drawing — 2WNC BODY OPTION "E"GROMMET WITH LEADS
2WNC BODY OPTION "E" GROMMET WITH LEADS
Technical drawing — 2WNC BODY OPTION "O"GROMMET WITH LEADS
2WNC BODY OPTION "O" GROMMET WITH LEADS
Technical drawing — 2WNC BODY OPTION "R"GROMMET WITH LEADS
2WNC BODY OPTION "R" GROMMET WITH LEADS
Technical drawing — METERED BODY2WNC GROMMET WITH LEADS
METERED BODY 2WNC GROMMET WITH LEADS


Series 50 LW Low Watt Valves Grommet/Bracket Leads

Technical drawing — 2WNCGROMMET/BRACKET WITH LEADS
2WNC GROMMET/BRACKET WITH LEADS
Technical drawing — 10-32 PORTS2WNCGROMMET/BRACKET WITH LEADS
10-32 PORTS 2WNC GROMMET/BRACKET WITH LEADS
Technical drawing — BODY OPTION "E"2WNCGROMMET/BRACKET WITH LEADS
BODY OPTION "E" 2WNC GROMMET/BRACKET WITH LEADS
Technical drawing — BODY OPTION "O"2WNCGROMMET/BRACKET WITH LEADS
BODY OPTION "O" 2WNC GROMMET/BRACKET WITH LEADS
Technical drawing — BODY OPTION "R"2WNCGROMMET/BRACKET WITH LEADS
BODY OPTION "R" 2WNC GROMMET/BRACKET WITH LEADS
Technical drawing — METERED BODY2WNCGROMMET/BRACKET WITH LEADS
METERED BODY 2WNC GROMMET/BRACKET WITH LEADS


Series 50 LW Low Watt Valves Yoke Leads

Technical drawing — 2WNCYOKE WITH LEADS
2WNC YOKE WITH LEADS
Technical drawing — 10-32 PORTS2WNCYOKE WITH LEADS
10-32 PORTS 2WNC YOKE WITH LEADS
Technical drawing — BODY OPTION "E"2WNCYOKE WITH LEADS
BODY OPTION "E" 2WNC YOKE WITH LEADS
Technical drawing — BODY OPTION "O"2WNCYOKE WITH LEADS
BODY OPTION "O" 2WNC YOKE WITH LEADS
Technical drawing — BODY OPTION "R"2WNCYOKE WITH LEADS
BODY OPTION "R" 2WNC YOKE WITH LEADS
Technical drawing — METERED BODY2WNCYOKE WITH LEADS
METERED BODY 2WNC YOKE WITH LEADS


Series 50 LW Low Watt Valves Yoke Spade Terminals

Technical drawing — 2WNCYOKE WITH SPADE TERMINALS
2WNC YOKE WITH SPADE TERMINALS
Technical drawing — 10-32 PORTS2WNCYOKE WITH SPADE TERMINALS
10-32 PORTS 2WNC YOKE WITH SPADE TERMINALS
Technical drawing — BODY OPTION "E"2WNCYOKE WITH SPADE TERMINALS
BODY OPTION "E" 2WNC YOKE WITH SPADE TERMINALS
Technical drawing — BODY OPTION "O"2WNCYOKE WITH SPADE TERMINALS
BODY OPTION "O" 2WNC YOKE WITH SPADE TERMINALS
Technical drawing — BODY OPTION "R"2WNCYOKE WITH SPADE TERMINALS
BODY OPTION "R" 2WNC YOKE WITH SPADE TERMINALS
Technical drawing — METERED BODY2WNCYOKE WITH SPADE TERMINALS
METERED BODY 2WNC YOKE WITH SPADE TERMINALS
Nomenclature, all valve series except 58

Cv Flow Formulae

PeterPaul has created this page for you so you can calculate the flow or Cv (flow coefficient) to make the relationship visible between the pressure drop (the difference in pressure between two points of a liquid/gas carrying network) and the flow rate.

The use of this flow coefficient (Cv) calculator offers a standard calculation to compare valve capacities and sizing for a wide range of applications. The type and sizing of a valve or regulator can have a large impact on the performance of the assembly for transferring gas or liquids in the system.

Our sales department is ready to answer questions and to solve your valve needs. Please feel free to call, chat or email us.

Liquid Flow

Calculate Flow in GPM
PSI
GPM
Calculate Cv
GPM
PSI
Calculate P1−P2
GPM
PSI

Gas Flow P2 > 53% of P1 (subsonic)

Calculate Flow in CFM
PSIA
PSIA
°R
CFM
Calculate Cv
CFM
PSIA
PSIA
°R
Calculate P1 (approx.)
CFM
PSIA
°R
PSIA
Calculate P2 (approx.)
CFM
PSIA
°R
PSIA

Gas Flow P2 < 53% of P1 (sonic)

Calculate Flow in CFM
PSIA
°R
CFM
Calculate Cv
CFM
PSIA
°R
Calculate P1
CFM
°R
PSIA

DISCLAIMER: Gas flow is only an approximation using Cv.
